技術情報

CAD・CAM・CAE

ものづくりを支援する
デジタルエンジニアリング

構造解析による機能設計と製造プロセスシミュレーションを同時並行的に活用することで、機能面と製造面を両立する形状を提案し、お客様へのリードタイム短縮、高品質、低コストの製品開発に貢献します。

当社の製品試作プロセス

対応システム

項目 ソフトウェア
CAD 3D CATIA V5,NX
2D Micro CADAM Helix
CAE 構造解析 NX(I-deas),Nastran
鍛造解析 Simufact.forming
鋳造解析 Flow 3D,JSCAST
CAM Euklid ,NX,Solid Edge
非接触3次元測定 SURFTIZER 2000LE
Geomagic Design/Verify
3D プリンター ZPrinter 310Plus

構造解析

トランスミッションケース
振動特性解析(固有値解析)
トランスミッションケース 振動特性解析(固有値解析)
リヤカバー 強度解析
リヤカバー 強度解析

鋳造解析

シリンダヘッド
(鋳鉄品) 湯流れ解析
シリンダヘッド(鋳鉄品)湯流れ解析
クラッチハウジング
(アルミ品) 湯流れ解析
クラッチハウジング(アルミ品)湯流れ解析

鍛造解析

ナックル
鍛造解析

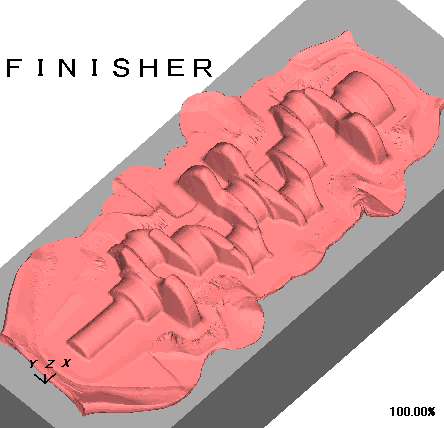

クランクシャフト
鍛造解析

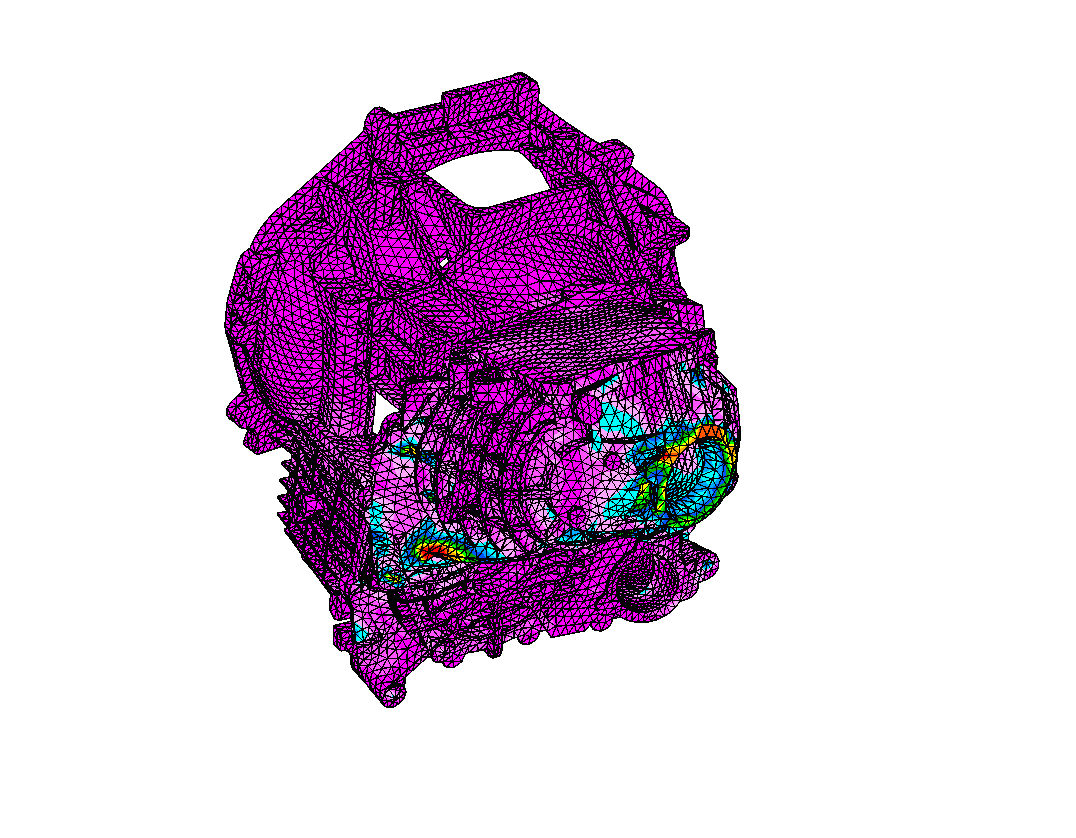

強度解析

フォークリフト用
トランスミッションハウジング

クリックで拡大、
アニメーションが表示されます。

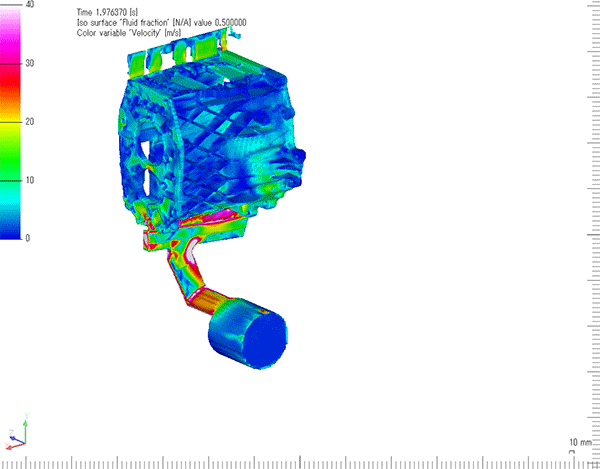

鋳造湯流れ解析

トラック用
トランスミッションケース
(アルミダイカスト品)
トラック用トランスミッションケース(アルミダイカスト品)

クリックで拡大、
アニメーションが表示されます。

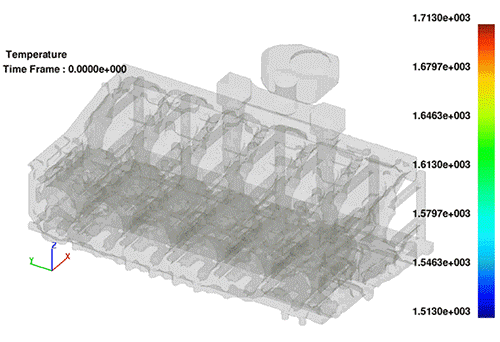

トラック用
クランクケース
(鋳鉄品)
トラック用 クランクケース(鋳鉄品)

クリックで拡大、
アニメーションが表示されます。

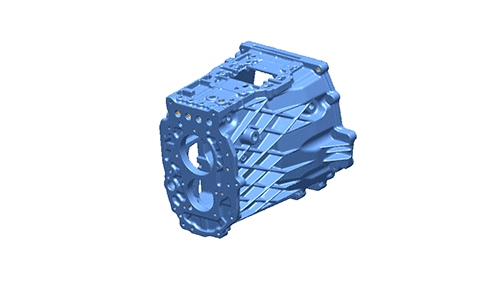

非接触3次元測定機によるデジタイジング

実体から3Dデータを作成し,3D-CADとの照合検査やCAD/CAM/CAEに活用しています。

トラック用
トランスミッションケース
デジタイジング

クリックで拡大、
アニメーションが表示されます。
